Дизель-электростанции

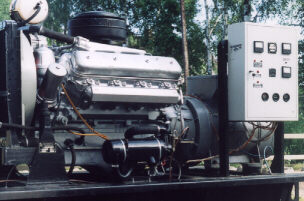

Дизель-электростанции типа АД предназначены для работы в качестве основного или резервного источника питания электрической энергией силовых и осветительных устройств. Электростанции представляют собой агрегат, состоящий из дизельного двигателя и генератора, установленных на сварную раму и сочлененных между собой упругой муфтой с резиновыми пальцами.
Агрегаты могут монтироваться на раме, под капотом, в контейнере, на шасси, на авто-прицепе и в кунге. Агрегаты изготавливаются для различных климатических зон, в частности, тропики и север.
Станции выпускаются с современными генераторами серии БГ (см. стр. №13) и щитами управления (на 1, 2 и 3 степени автоматизации), что обеспечивает их качественные электрические характеристики. Система пуска АД электростартерная, напряжением 24 В. Агрегаты оборудованы устройствами для автоматического подзаряда аккумуляторных батарей, а также счетчиком моточасов.
Кроме того, агрегаты, по желанию заказчика, комплектуются дополнительным оборудованием: подогреватели топлива и масла, пульт дистанционного управления, устройство параллельной работы, глушители, топливный бак.
При поставке станций в контейнере, кунге, под капотом или на шасси, по желанию заказчика, агрегаты комплектуются дополнительным оборудованием: сварочное, компрессорное, вентиляционное и насосное оборудование, электромашинные преобразователи частоты и стабилизаторы напряжения, а также другим оборудованием.


АД допускают перегрузку по мощности на 10% сверх номинальной (по току при номинальном коэффициенте мощности) в течение 1 часа. Суммарная наработка агрегата в режиме такой перегрузки не должна превышать 10% назначенного ресурса до капитального ремонта двигателя.
Агрегаты соответствуют: ТУ 3378-001-54111865-03.
Агрегаты сертифицированы “Центром по сертификации электроагрегатов и передвижных электростанций” г. Курск, РОСС RU.0001.11МЕ22. № сертификата соответствия РОСС RU.МЕ22.А00332.
Электростанции изготавливаются также под другие виды топлива: в частности, газ и газо-дизельные смеси. При этом агрегаты сохраняют все выходные и массо-габаритные характеристики.

Операции управления для различных степеней автоматизации. Дизель-электростанции типа АД
Наименование операции управления
Степень автоматизации
1
2
3
Автоматизированный пуск и останов агрегата
-
+
+
Автоматический пуск агрегата по заданным параметрам
-
+
+
Аварийно-предупредительная сигнализация и защита (отключаемая и неотключаемая)
+
+
+
Автоматический прием нагрузки
-
+
+
Автоматический останов агрегата по заданным параметрам
-
+
+
Индикация значений контролируемых параметров при пуске, работе и останове агрегата
+
+
+
Автоматическое пополнение расходных емкостей топливом, маслом
-
-
+
Устойчивая параллельная работа агрегатов между собой и с промышленной сетью
-
+
+
Пуск и останов агрегата вручную со щита управления, установленного на агрегате
+
+
+
Автоматическая стабилизая выходных параметров вырабатываемой электроэнергии
+
+
+
Автоматическое регулирование температуры охлаждающей жидкости
+
+
+
Автоматическая подзарядка аккумуляторных батарей
+
+
+

Основные технические характеристики. Дизель-электростанции типа АД.
Характеристики
АД-8
АД-10
АД-16
АД-16
АД-30
АД-30
Двигатель
LPW-2 (Lister Petter)
LPW-2 (Lister Petter)
ВАЗ-3413 (БТМ)
Д-144 (ВТЗ)
Д-145Т (ВТЗ)
Д65А-П (Сатурн)
Генератор
БГ-8
БГ-10
БГ-16
БГ-16
БГ-30
БГ-30
Мощность, кВт
8
10
16
16
30
30
Напряжение, В
400, 230
400, 230
400, 230
400, 230
400, 230
400, 230
Частота тока, Гц
50, 60
50, 60
50, 60
50, 60
50, 60
50, 60
Ток, А
14,4
18,1
28,9; 50
28,9; 50
54,2; 93,4
54,2; 93,4
КПД, %
80,5
80,5
85
85
88,5
88,5
Частота вращения, r.p.m
3000
3000
3000
1500
1500
1500
Расход топлива, г/кВт.ч
236
236
312
228
225
243
Номинальный расход топлива, кг/ч
1,88
2,36
5,8
3,6
6,75
7,3
Расход масла на угар, кг/ч
0,018
0,0225
0,025
0,018
0,033
0,045
Объем масла в картере, л
3,2
3,2
4,0
4,0
4,0
12
Объем системы охлаждения, л
5,5
5,5
6,0
-
-
20
Масса, кг
270
270
450
600
750
1100
Длина, мм (под капотом)
1400 (1600)
1400 (1600)
1490
1680
1780
2000
Ширина, мм (под капотом)
705 (900)
705 (900)
780
778
825
894
Высота, мм (под капотом)
770 (950)
770 (950)
1035
1400
1400
1330
Характеристики
АД-60
АД-60 Компакт
АД-75
АД-100
АД-100
АД-100 Компакт
Двигатель
ЯМЗ-236-М2
ЯМЗ-236-М2
ЯМЗ-238-М2
ЯМЗ-238-М2
КАМАЗ-740. 19-200
ЯМЗ-238-М2
Генератор
БГ-60
БГО-60
БГ-75
БГ-100
БГ-100
БГО-100
Мощность, кВт
60
60
75
100
100
100
Напряжение, В
400, 230
400, 230
400
400, 230
400, 230
400, 230
Частота тока, Гц
50, 60
50, 60
50
50, 60
50, 60
50, 60
Ток, А
108; 188,6
109
136
181; 314
181; 314
181; 314
КПД, %
90,5
91
90,0
91
91
91
Частота вращения, r.p.m
1500
1500
1500
1500
1500
1500
Расход топлива, г/кВт.ч
250
250
270
270
280
270
Номинальный расход топлива, кг/ч
15,8
15,8
20
27
28
27
Расход масла на угар, кг/ч
0,09
0,09
0,1
0,15
0,15
0,4
Объем масла в картере, л
21
21
29
29
28
29
Объем системы охлаждения, л
41
41
41
41
45
41
Масса, кг
1820
1770
2050
2170
2000
2070
Длина, мм (под капотом)
2200
1980
2480
2480 (2700)
2350
2280
Ширина, мм (под капотом)
1050
1050
1050
1050 (1200)
1300
1050
Высота, мм (под капотом)
1500
1500
1500
1500 (2100)
1450
1500
Характеристики
АД-120
АД-150
АД-160
АД-200
АД-200
АД-315
Двигатель
КАМАЗ-740. 58-300
ЯМЗ-7514
КАМАЗ-740.58-300
ЯМЗ-7514
1Д12В-300К
ЯМЗ-8502
Генератор
БГ-120
БГ-160(150)
БГ-160(150)
БГ-200
БГ-200
БГ-315
Мощность, кВт
120
150
160
200
200
315
Напряжение, В
400, 230
400, 230
400, 230
400, 230
400, 230
400, 230
Частота тока, Гц
50, 60
50, 60
50, 60
50, 60
50, 60
50, 60
Ток, А
216
289
289
360
360
567
КПД, %
91
91,6
91,6
92
92
93
Частота вращения, r.p.m
1500
1500
1500
1500
1500
1500
Расход топлива, г/кВт.ч
280
250
208
250
254
240
Номинальный расход топлива, кг/ч
33,6
56
33,2
56
53,4
75,6
Расход масла на угар, кг/ч
0,18
0,25
0,1
0,25
0,3
0,34
Объем масла в картере, л
28
29
28
29
29
75
Объем системы охлаждения, л
45
41
45
41
41
90
Масса, кг
2000
2500
2500
3000
3500
3850
Длина, мм (под капотом)
2350
2600
2600
3200
3280
3350
Ширина, мм (под капотом)
1300
1300
1300
1100
1460
1400
Высота, мм (под капотом)
1450
1450
1450
1470
1650
1800
